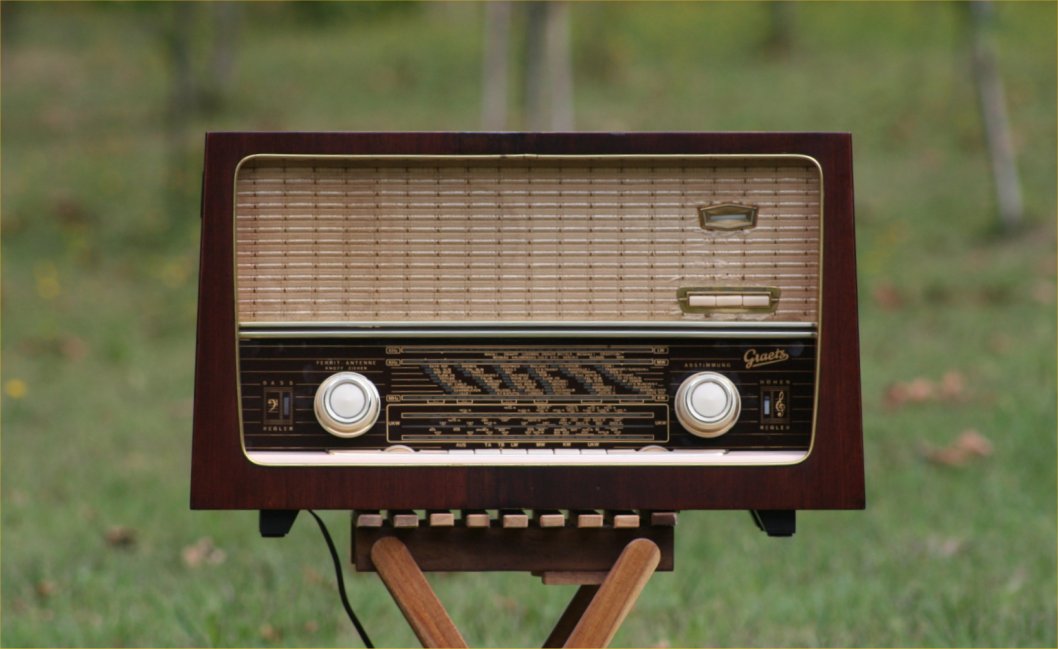

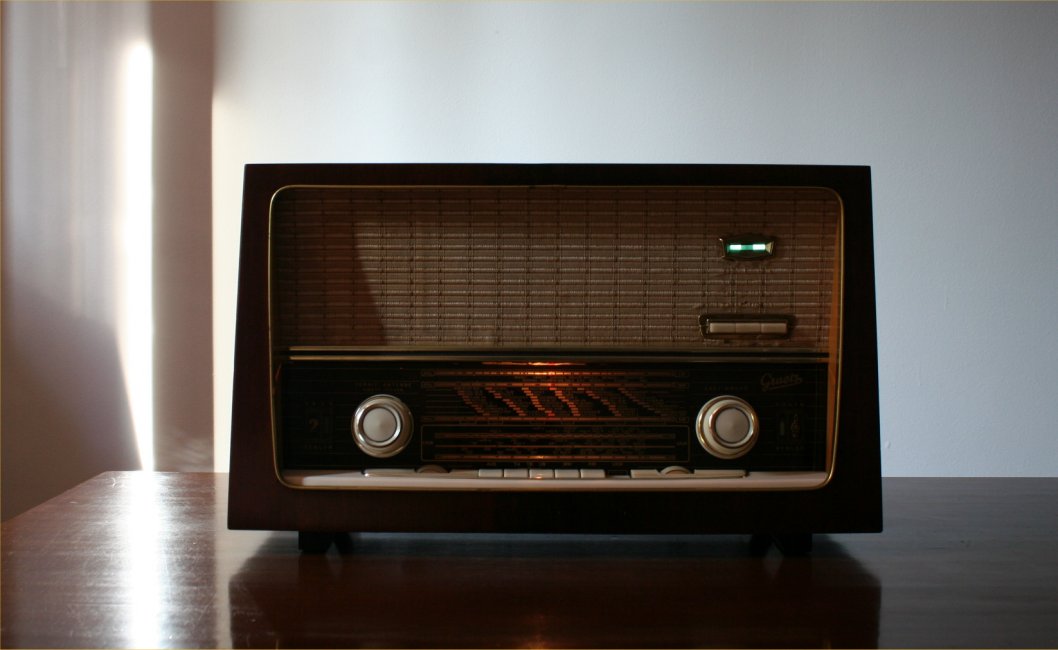

Questo è uno dei modelli di classe media della Graetz.
Il suo interesse è costituito dalle ridotte dimensioni rispetto ai modelli più grandi e naturalmente più performanti.
In realtà il circuito è del tutto simile ai modelli "grossi", le valvole e gli stadi sono le stesse, così come i trasformatori e l'intero circuito di alimentazione.
Il risparmio sulle dimensioni è stato ottenuto due tweeters elettrostatici laterali di produzione Isophon, ed un unico ellittico a larga banda frontale.
E' stato eliminato il meccanismo di rotazione dell'antenna in ferrite (per le sole onde medie).
In questo modo è stato possibile fare il mobile appena più grande dello chassis contenendo al massimo le dimensioni.

Questa caratteristica rende l'apparecchio facilmente collocabile in qualsiasi ambiente senza rinunciare troppo alle prestazioni rispetto alle sorelle "più dotate".
La linea è molto pulita e l'apparecchio è facile da usare come da tradizione Graetz.

Nr circuiti accordati:
6 Circuiti AM
10 Circuiti FM

Gamme d'onda:
Onde Corte (KW)
Onde medie (MW)
Onde lunghe (LW)
Modulazione di Frequenza (UKW )

Tensioni di funzionamento (CA)
110; 125; 160; 220 Volt

1 Ellittico a larga banda frontale
2 Tweeter elettrostatici laterali

Dimensioni (LHP) : 560 x 330 x 230 mm

Peso netto 9 kg

Valvole 6:
ECC85, ECH81, EF89, EABC80, EL84, EM80

Antenna in ferrite per AM

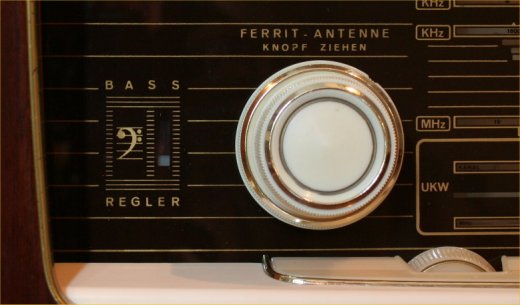

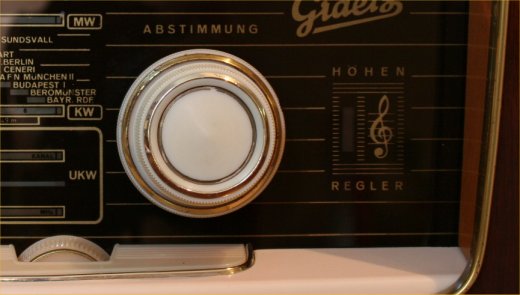

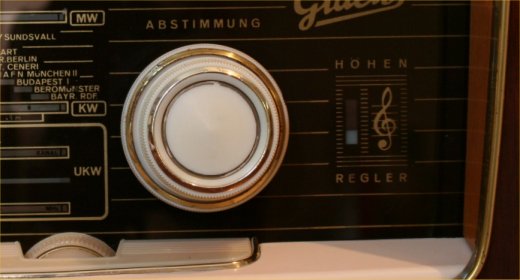

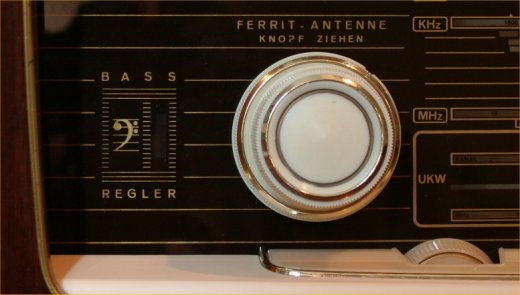

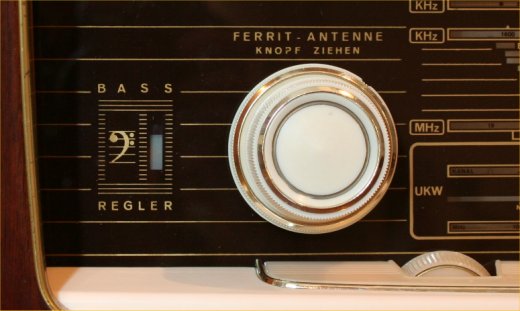

CONTROLLO TONI CON INDICAZIONE DEL LIVELLO

Il sistema di controllo dei toni è molto efficiente. Sopra le grandi manopole dei controlli di tono troviamo una banda che si illumina progressivamente di marrone indicando l'enfasi data alla banda su cui agiscono.

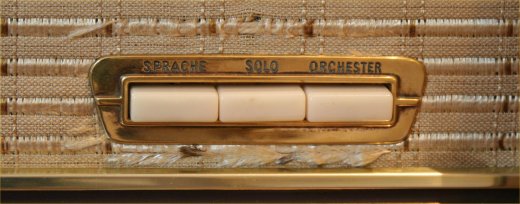

Tre tasti sono raccolti anche nel gruppo Klangregister (Registro musicale), questi sono molto intuitivi e sono rispettivamente:

Sprache - Voce

Solo - Solo

Orchester - Orchestra

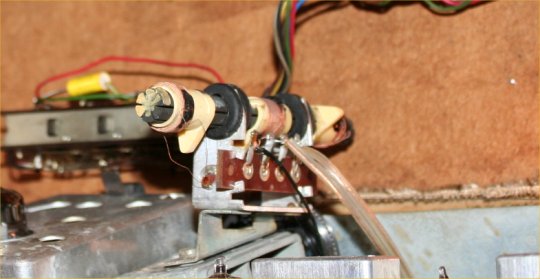

ANTENNA IN FERRITE

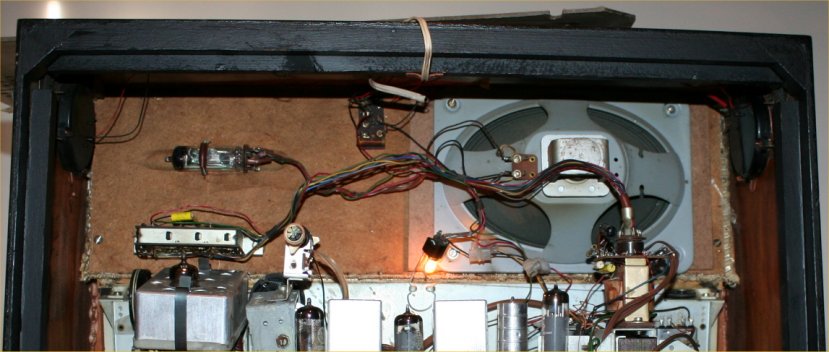

All'interno del mobile è presente un dipolo per la ricezione FM ed una antenna in ferrite per la ricezione AM.

La sensibilità in ricezione con le antenne interne è molto buona.

CONTROLLO SINTONIA SEPARATI TRA AM E FM

Il sistema di sintonia è un'altro gioiello.
L'apparecchio è dotato di meccanismi di sintonia separati per le bande AM ed FM.
(la foto è del modello Musica ma il meccanismo è assolutamente identico)

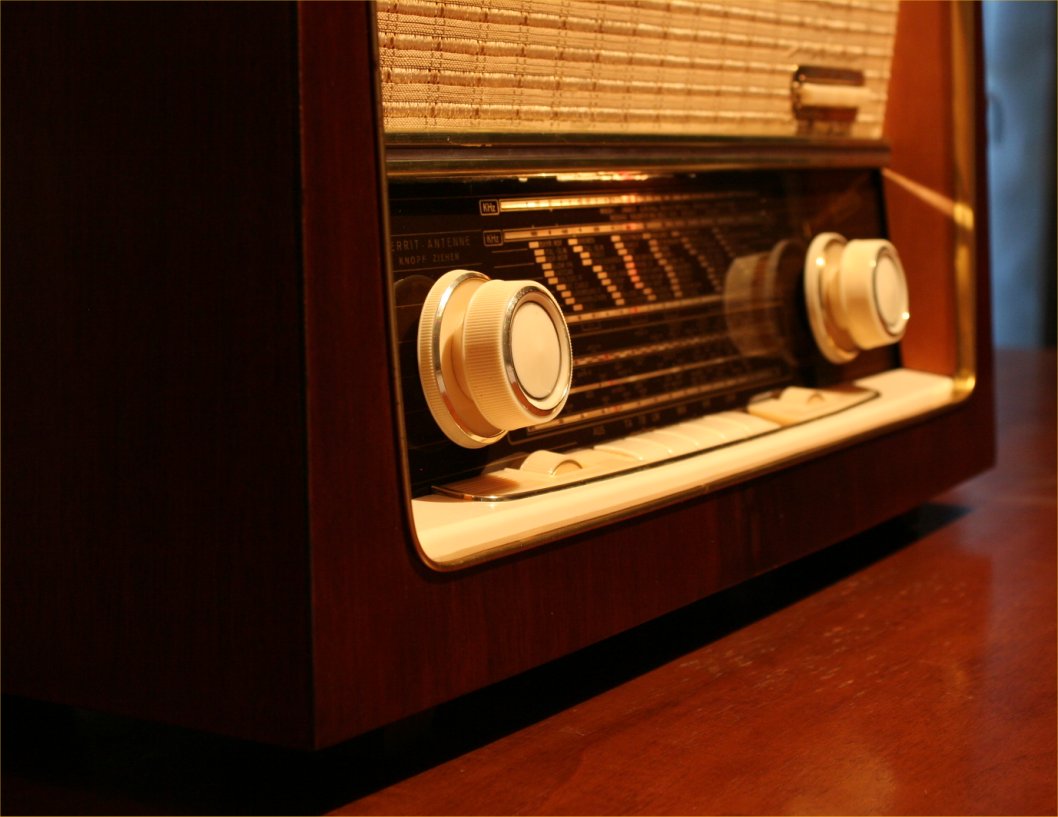

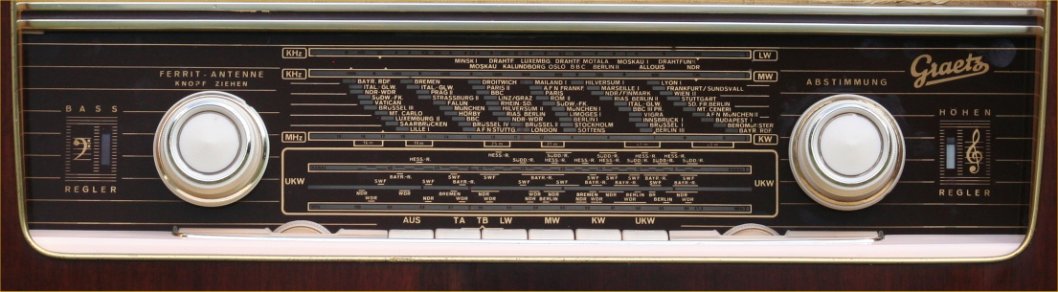

COMANDI

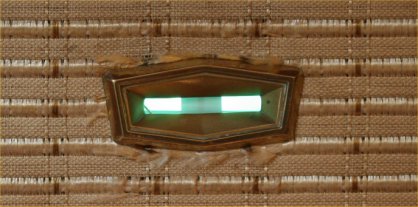

L'occhio magico che indica la perfetta sintonizzazione di ciascuna stazione si trova vicino agli altoparlanti..
A sinistra si trova il comando del volume (con loudness incorporato).
Tirando la manopola del volume si inserisce l'antenna in ferrite interna per le Onde Medie.

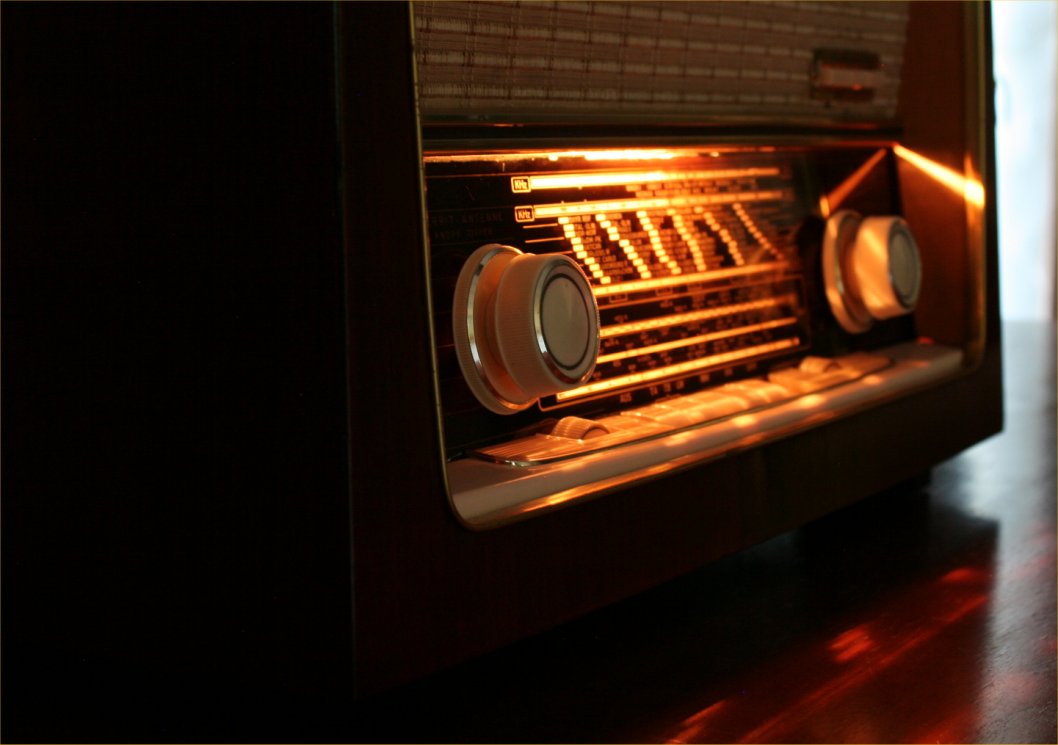

La scala AM per le Onde Lunghe, Medie e la scala FM.

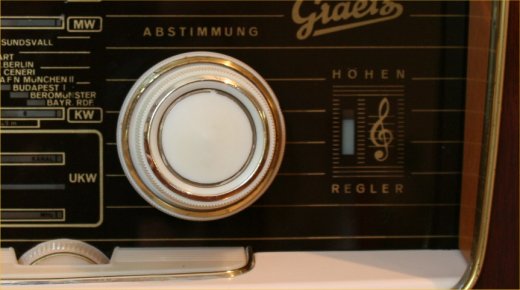

Sotto da sinistra troviamo nell'ordine la manopola del controllo dei bassi, i tasti di accensione, giradischi, registratore/CD, i tasti per sintonizzarsi sulle Onde Lunghe, Medie, Corte, FM e la manopola del controllo degli acuti.
Sotto ogni tasto è indicata la banda di frequenza interessata.
Vi è infine la manopola della sintonia separata per AM ed FM, il cui movimento è molto piacevole essendo supportata da un grosso volano.
I registri ed i tasti di esclusione sono stati visti precedentemente nei particolari.

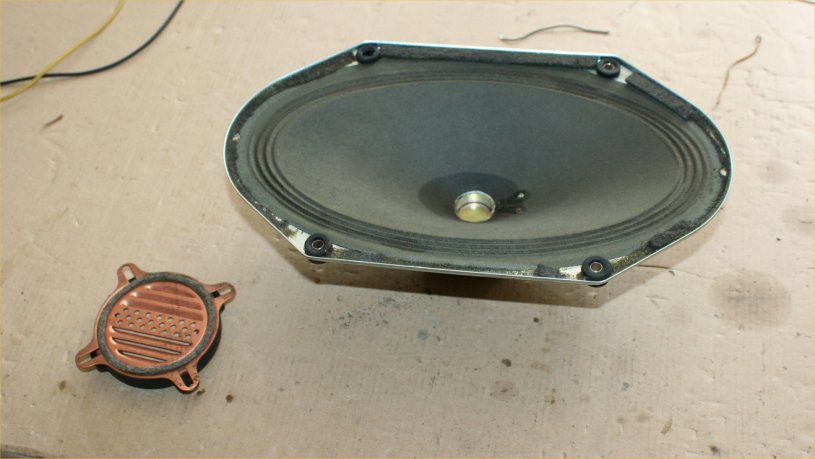

ALTOPARLANTI

Gli altoparlanti sono tre

Troviamo un larga banda frontale coadiuvato da un paio di tweeter elettrostatici laterali.

Il suono è nitidissimo ed abbastanza profondo

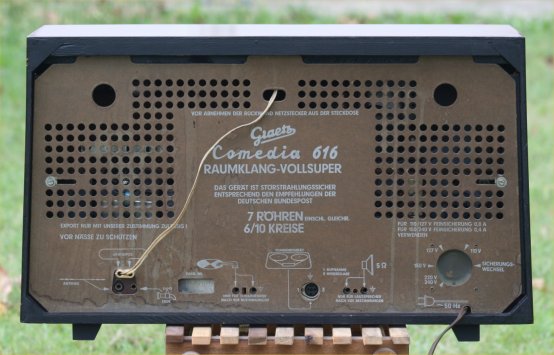

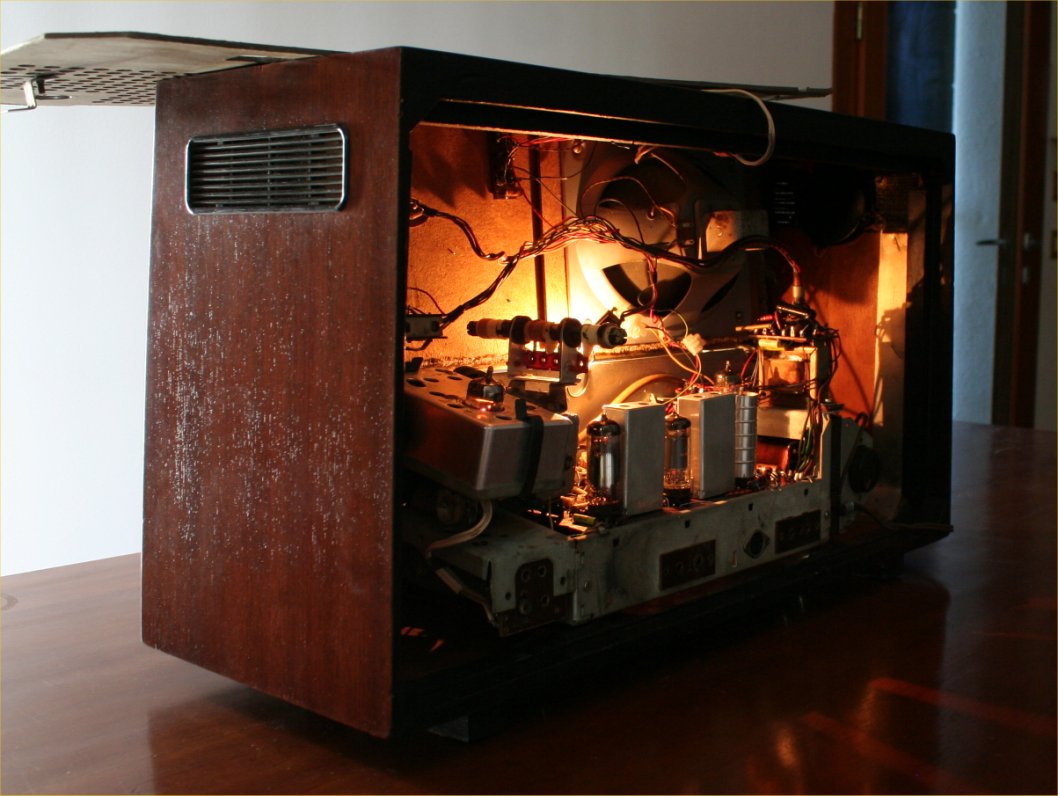

LATO POSTERIORE

Uscita per altoparlanti esterni.
Ingresso giradischi (tonabnehmer)
Ingressi antenna AM ed FM e presa di terra.

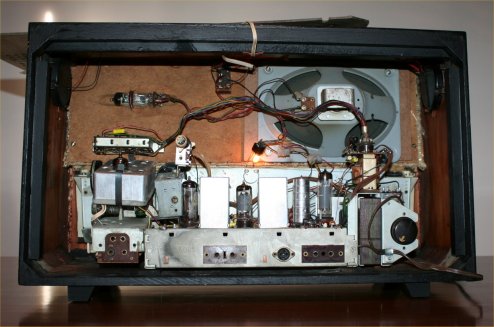

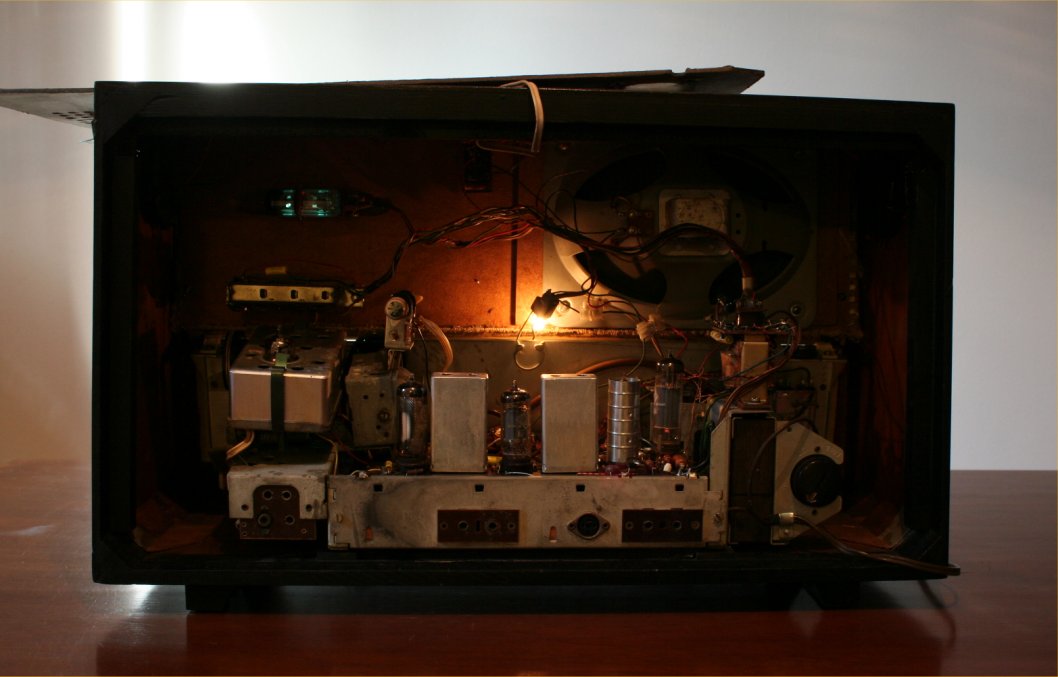

IL RESTAURO

Per errore ho cancellato le foto fatte durante il restauro, mi sono rimaste solo queste tre.

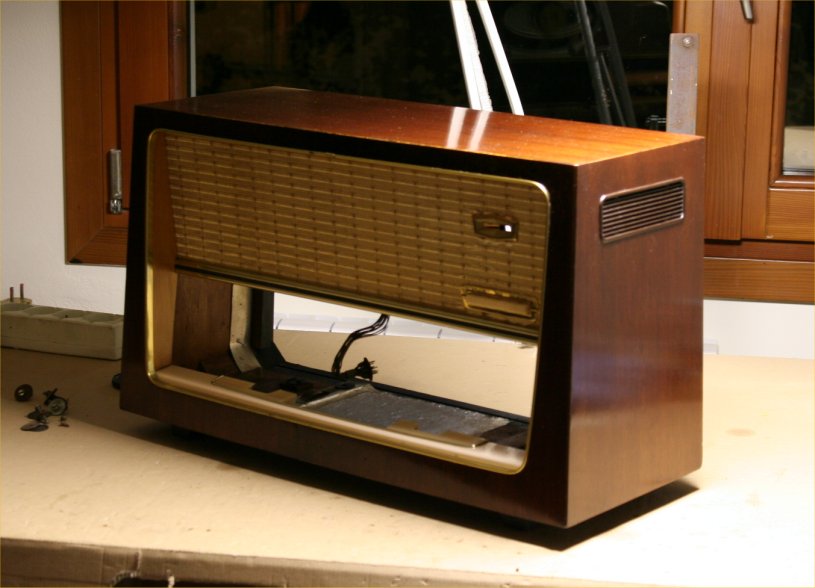

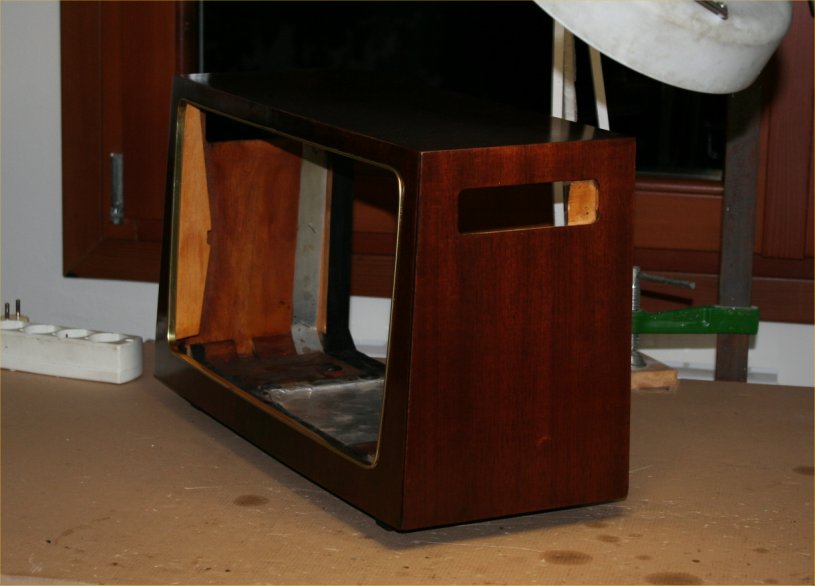

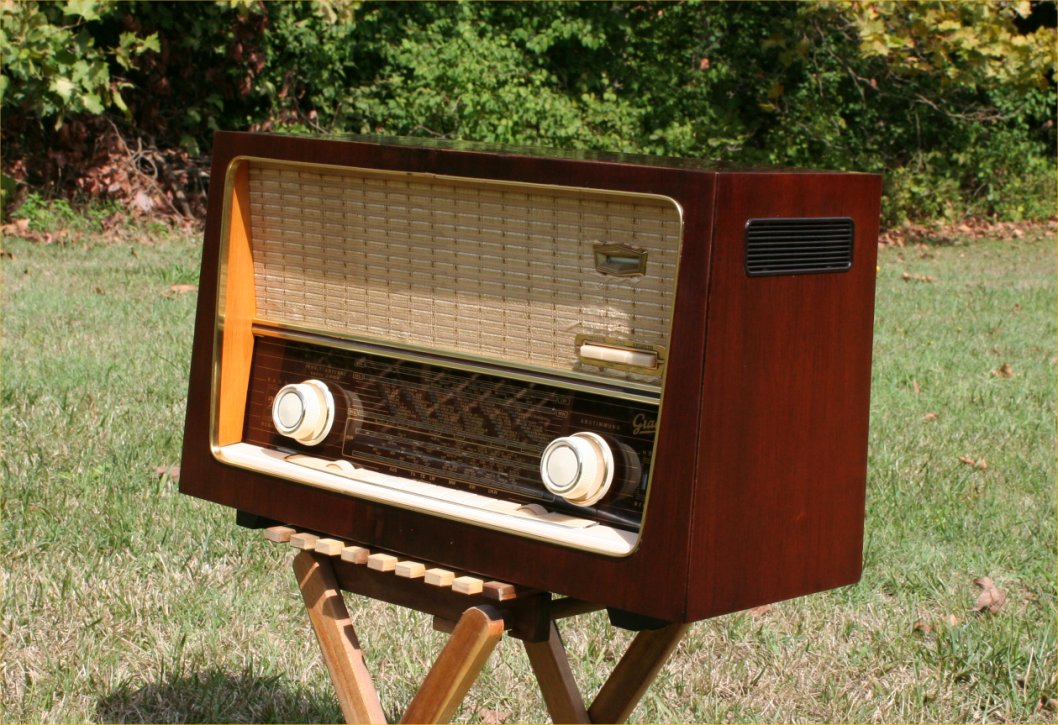

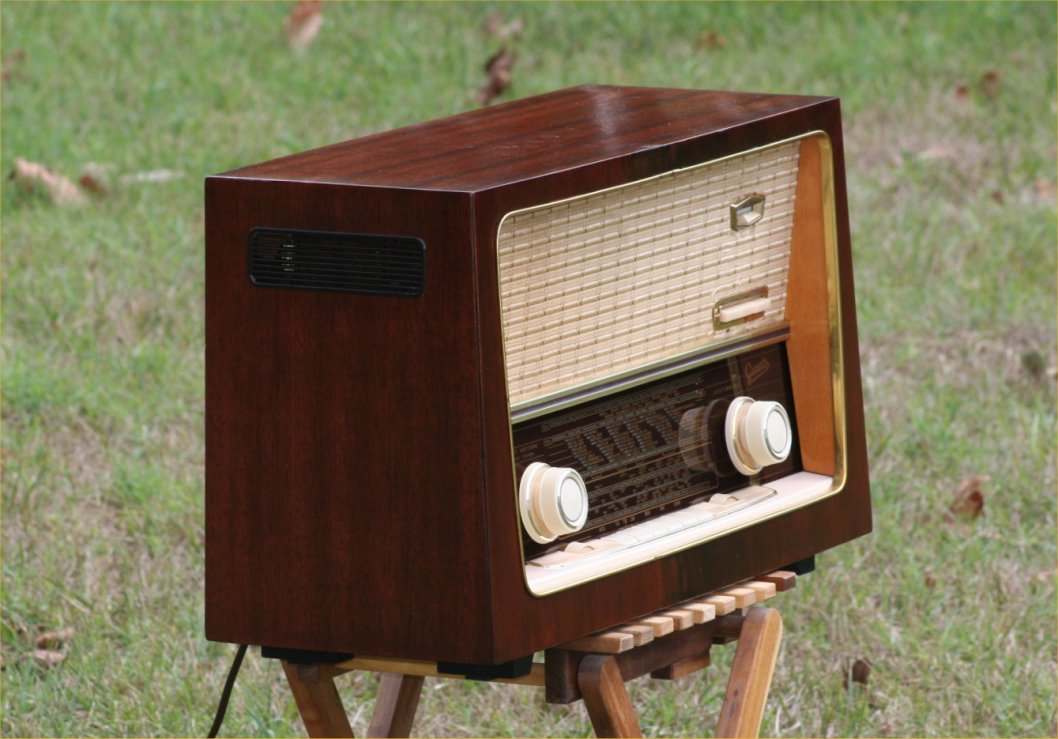

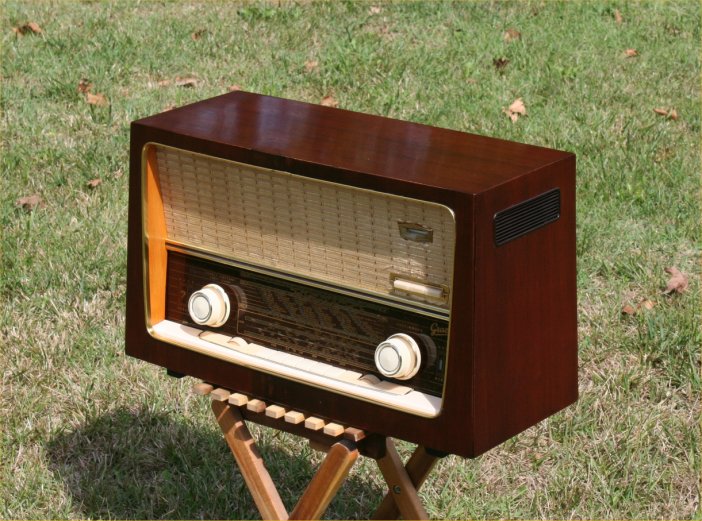

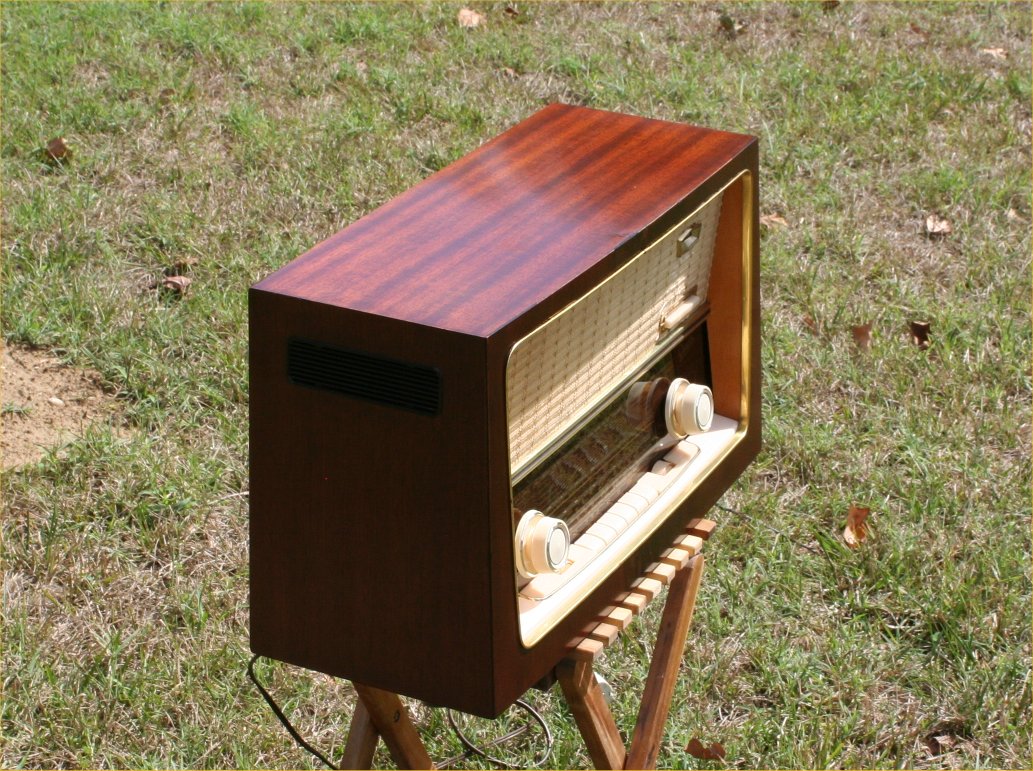

Il mobile è stato completamente restaurato ed ora è veramente molto bello.
