Frequenza intermedia IF: 460/10700

Nr circuiti accordati:
6 Circuiti AM
14 Circuiti FM

Gamme d'onda:
AM
Onde medie (OM)
Onde lunghe (OL)
Onde corte (OC)
FM
UKW Stereo

Tensioni di funzionamento (CA) 110; 125; 160; 220 Volt

Altoparlanti esterni

Materiali Mobile in truciolare impiallacciato
Apparecchio per ripiani a scaffale (come i componibili HiFi)

Dimensioni (LHP) : 520 x 190 x 280 mm

Peso netto 10 kg

Valvole 8:
ECH81 EAF801 ECC83 EM87 ECC81 EC92 ECLL800 ECLL800

Decoder stereo 6

Antenna in ferrite

Memorizzazione 6 canali FM

AFC

DIFFUSORI ACUSTICI SEPARATI

Come qualsiasi sinto-amplificatore moderno l'unità non è provvista di altoparlanti posti all'interno del mobile, sarebbe impossibile ottenere qualcosa che possa fregiarsi del titolo di HI-FI.

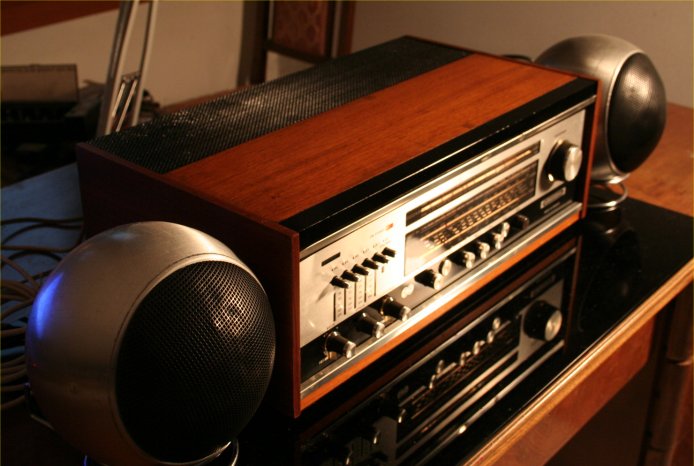

I diffusori della foto accanto sono gli originali Lautsprecher BOX 8 accoppiati in origine dalla Grundig al sintoamplificatore. Sono composte ciascuna di un altoparlante doppio Mid-Woofer e tweeter coassiali.
Hanno un suono molto brillante ed equilibrato.

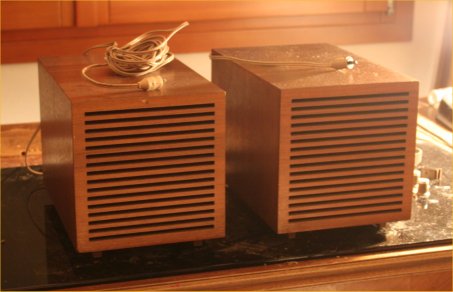

I diffusori della foto sotto sono i bellissimi 210A della Grundig che si accompagnano perfettamente dal punto di vista del design con la Stereomeister 3000 valorizzandone le linee ed i materiali e creando un insieme dalle caratteristiche estetiche molto decise.
Tecnicamente questi diffusori sono costituiti da un woofer da 15 cm e da un tweeter a cupola morbida in grado di sopportare una potenza RMS continua di 15 W.

Le caratteristiche qualitative delle due coppie di diffusori sono molto simili, con una maggior tenuta in potenza a favore dei 210A, la scelta diviene quindi soprattutto estetica.

Naturalmente per ottenere le massime prestazioni dal sintoamplificatore questi andrebbe accoppiato a diffusori di ben altre dimensioni e caratteristiche ( e prezzo).

NB: i diffusori non sono compresi nell'offerta su ebay ma posso fornire su richiesta una o l'altra coppia con un modesto contributo

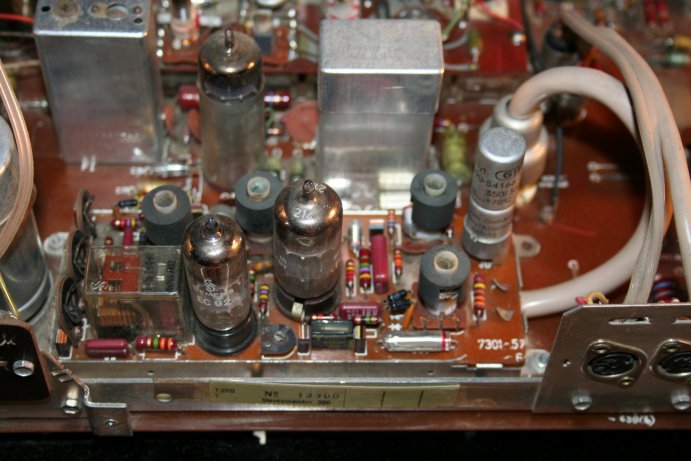

DECODER STEREO

La radio è dotata di Stereo-Decoder a valvole, quindi è veramente stereo, non come la maggior parte delle altre radio dell'epoca che erano mono nella sezione radio FM e stereo solo per via della doppia sezione finale.
Quindi per intenderci il giradischi si sentiva in stereo, ma la radio comunque sempre in mono.

Qui trovate lo schema ed una completa descrizione del funzionamento e delle caratteristiche del decoder.

ANTENNE

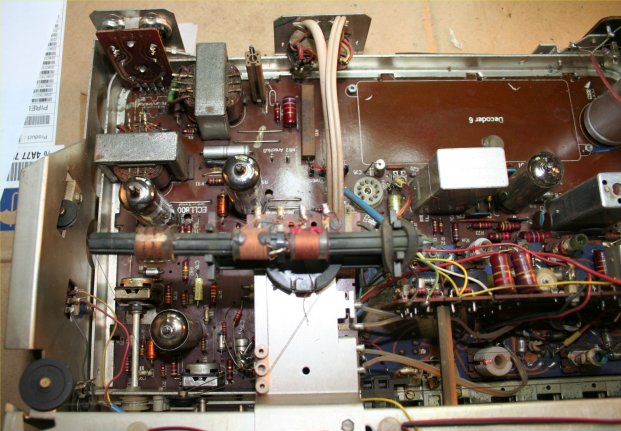

All'interno del mobile è presente un dipolo per la ricezione FM ed una antenna in ferrite per la ricezione AM.

La sensibilità in ricezione con le antenne interne è molto buona.

CONTROLLO SINTONIA SEPARATI TRA AM E FM

Il sistema di sintonia è un'altro gioiello.
L'apparecchio è dotato di meccanismi di sintonia separati per le bande AM e per quella FM.
La manopola della sintonia è una sola ma un selettore commuta su sistemi di cavi (tutti di acciaio) e pulegge separati a seconda della banda.

L'occhio magico ovviamente funziona perfettamente.

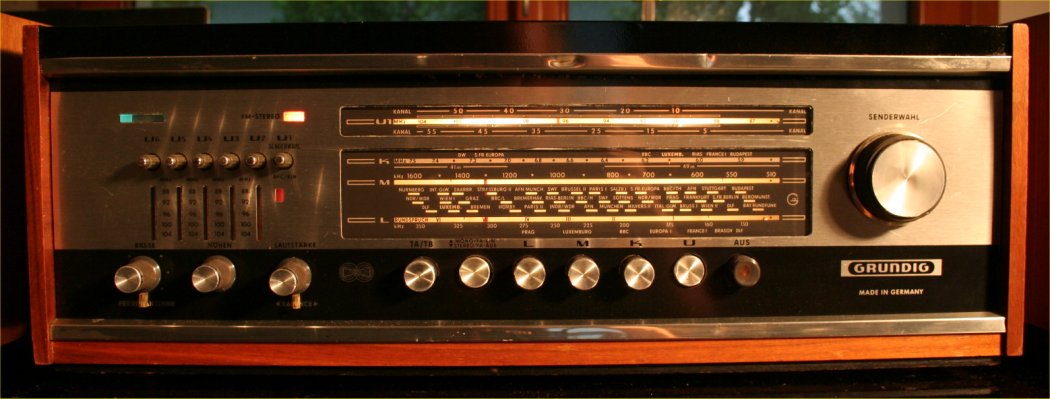

COMANDI

A sinistra in alto si vede l'occhio magico che indica la perfetta sintonizzazione di ciascuna stazione.
A fianco vediamo la luce rossa che si accende quando ci sintonizziamo su una stazione stereo.
Sotto troviamo le 6 manopole di sintonizzazione e memorizzazione di 6 stazioni FM preselezionate. L'ultima manopola a dx inserisce anche l'AFC.
Sotto toviamo il comando dei Bassi, ed assialmente a questo si trova il comando della posizione dell'antenna in ferrite.
A fianco c'è il controllo degli Alti e poi il comando del Volume (con loudness incorporato). Assialmente a questo si trova il comando del Bilanciamento canali Dx e Sx.
La scala AM per le Onde Corte, Medie e Lunghe.
La scala FM.

Sotto da sinistra troviamo nell'ordine i tasti per selezionare il giradischi, il commutatore Mono/Stereo.
Il tasto per sintonizzarsi sulle Onde Lunghe, Medie, Corte, FM.
Segue tutto a destra il tasto di accensione.
Vi è infine la manopola della sintonia, il cui movimento è molto piacevole essendo supportata da un grosso volano.

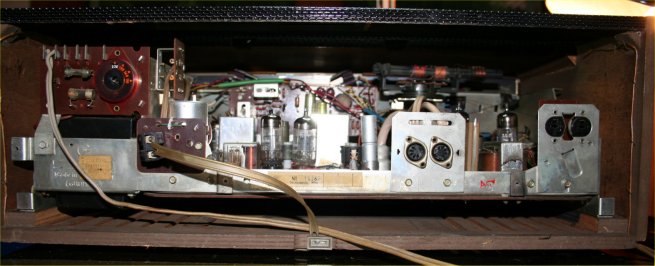

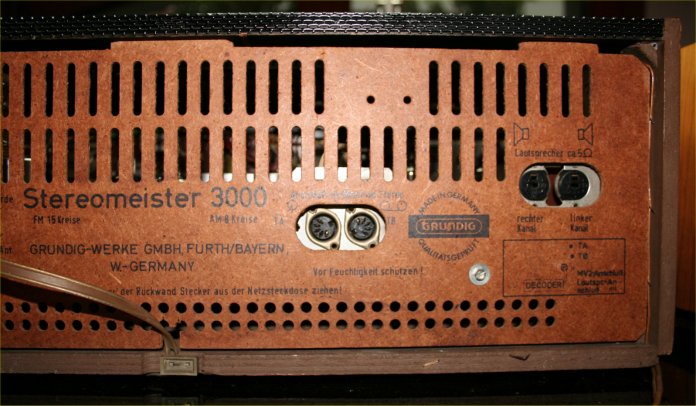

LATO POSTERIORE

Ingressi antenna AM ed FM e presa di terra.

Uscita per altoparlanti esterni.

Presa per registratore (tonbandgerat).

Ingresso giradischi (tonabnehmer)

PREAMPLIFICATORE EQUALIZZATO RIAA

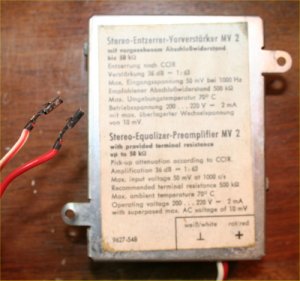

Posso fornire su richiesta il rarissimo preamplificatore equalizzato RIAA Grundig MV 2 che serve ad adattare un giradischi con testina magnetica al sintoamplificatore. Questi va inserito nei plug previsti per questo modello ne circuito stampato.
