La Siemens è stata fondata da Werner von Siemens il 1° ottobre, 1847, ha sviluppato la prima linea di telegrafo interurbana in Europa .
Nel 1920 inizia a produrre radio, televisori e microscopi elettronici.
Negli anni 50 e nella nuova fabbrica in Baviera inizia a produrre calcolatori, semiconduttori, macchine utensili ed apparcchiature elettromedicali diventando rapidamente una delle più grosse aziende d'Europa.

Frequenza intermedia IF: 460/10700

Nr circuiti accordati:
6 Circuiti AM
9 Circuiti FM

Gamme d'onda:
AM
Onde medie (OM)
Onde lunghe (OL)
Onde corte (OC)
FM
UKW

Tensioni di funzionamento (CA)
110; 125; 160; 220 Volt

5 Altoparlanti:
1 Woofer/Midrange
2 Midrange
2 Tweeter elettrostatici

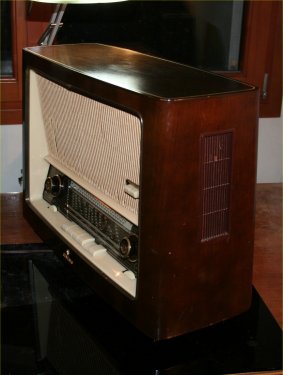

Materiali Mobile in legno

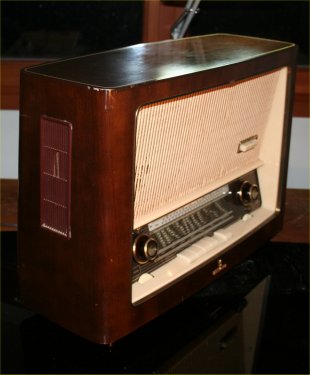

Forma Soprammobile con tastiera.

Dimensioni (LHP) :
580 x 420 x 220 mm / 22.8 x 16.5 x 8.7 inch

Peso netto 8 kg

Valvole 6:
ECC85 ECH81 EF89 EABC80 EM80 EL84

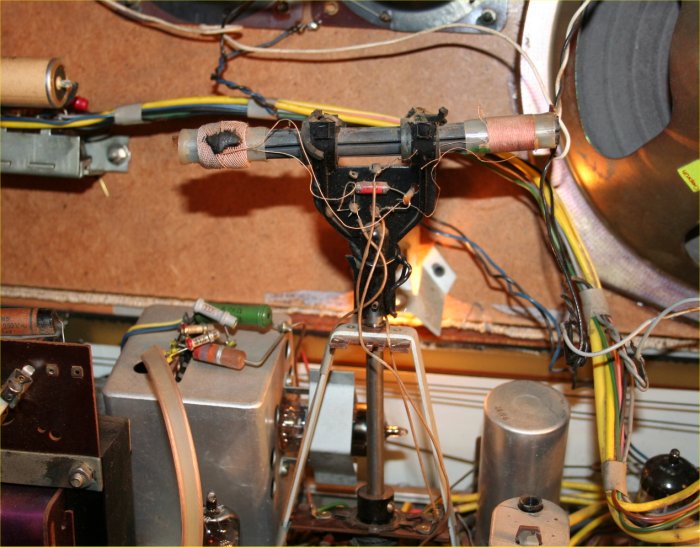

Antenna rotante in ferrite.

BANDBREITE SCHALTBAR

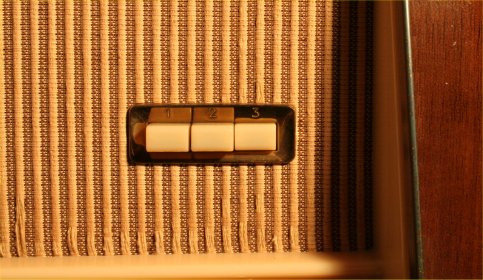

Il sistema di correzione della risposta in frequenza è composto da 3 tasti che inseriscono curve di equalizzazione predefinite.
Il tasto 1 enfatizza i toni medi per un ascolto più pulito di trasmissioni parlate.
Il tasto 2 enfatizza i toni alti ed inserisce gli altoparlanti laterali per ottenere l'effetto tridimensionale.
Il tasto 3 enfatizza le frequenze basse ed acute ed inserisce, oltra agli altoparlanti laterali anche i due tweeter elettrostatici.

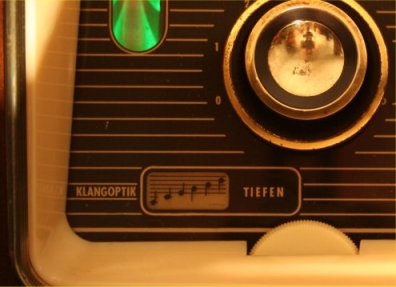

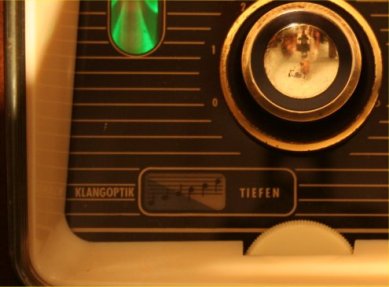

CONTROLLO TONI CON INDICAZIONE DEL LIVELLO

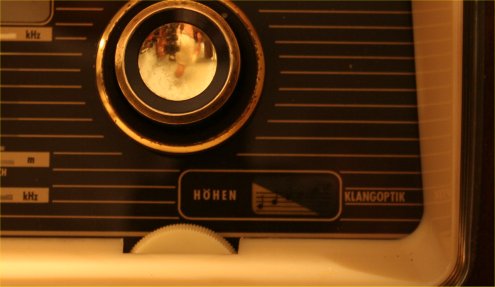

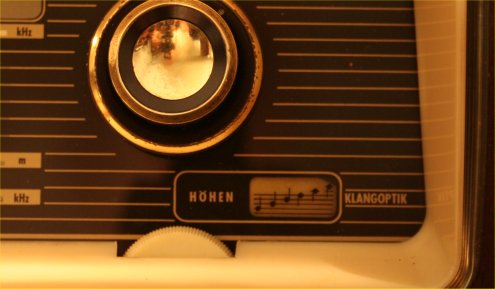

Il sistema di controllo dei toni è molto efficiente. Sopra le grandi manopole dei controlli di tono troviamo una barra che cambia progressivamente colore indicando l'enfasi data alla banda su cui agiscono.

ANTENNE

All'interno del mobile è presente un dipolo per la ricezione FM ed una antenna in ferrite per la ricezione AM.

La sensibilità in ricezione con le antenne interne è molto buona.

Usando un'antenna esterna la sensibilità è incredibile.
Questo apparecchio infatti è stato prodotto in un periodo in cui non c'erano molte stazioni radio ed erano molto distanti tra loro.

CONTROLLO SINTONIA SEPARATI TRA AM E FM

Il sistema di sintonia è un'altro gioiello.

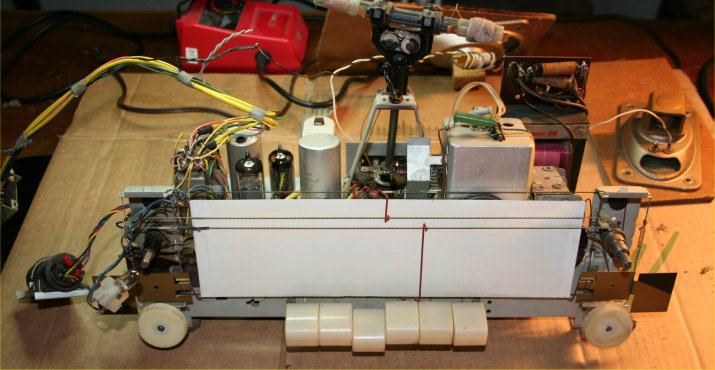

L'apparecchio è dotato di meccanismi di sintonia separati per le bande AM e per quella di ciascuna delle due bande FM.

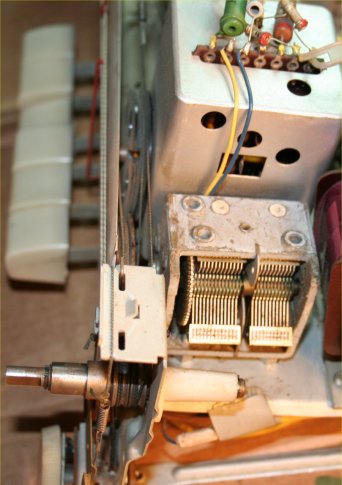

La manopola della sintonia è una sola ma un selettore commuta su sistemi di cavi di acciaio e pulegge separati a seconda della banda.

Il movimento è trasferito a ciuscuno dei due meccanismi con un sistema di pulegge a frizione separate.

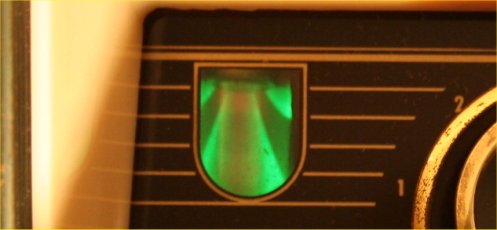

L'occhio magico funziona perfettamente indicando la perfetta sintonizzazione della stazione.

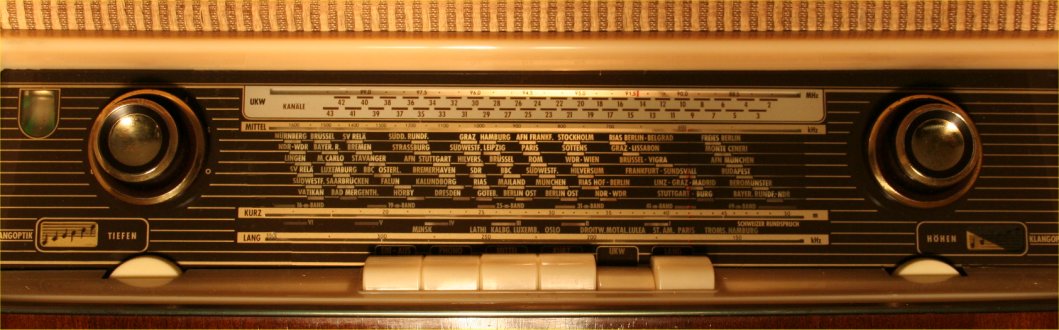

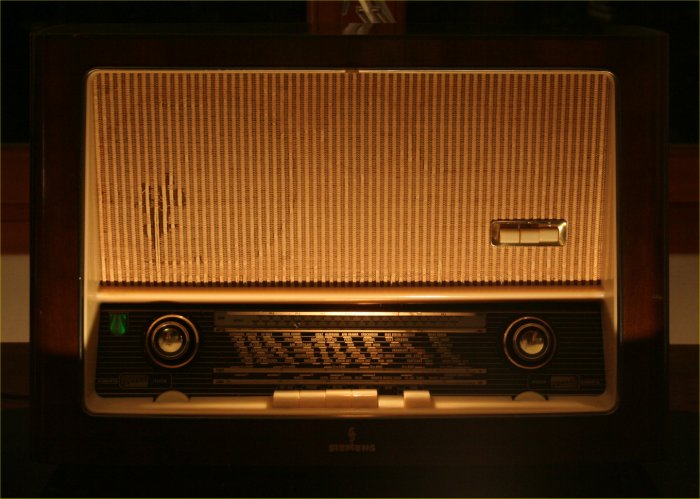

COMANDI

In alto si trova l'occhio magico che indica la perfetta sintonizzazione di ciascuna stazione.
Sotto si trova il comando del volume (con loudness incorporato).
Partendo dall'alto troviamo la scala FM, la scala AM per le Onde Corte, Medie e Lunghe.
La serie dei tasti del Bandbreite Schltbar illustrata in precedenza.
Sotto da sinistra troviamo la manopola del controllo dei bassi immersa in un piacevole alloggiamento di metallo dorato.
Nell'ordine troviamo poi i tasti di accensione, registratore, registrazione (premendolo si registra), giradischi, Onde Lunghe, Medie, Corte, FM.
Vi è infine la manopola della sintonia, il cui movimento è molto piacevole essendo supportata da un grosso volano.
Alla destra il controllo degli alti.
Sopra i controlli di tono i rispettivi indicatori dell'enfasi dei controlli stessi.

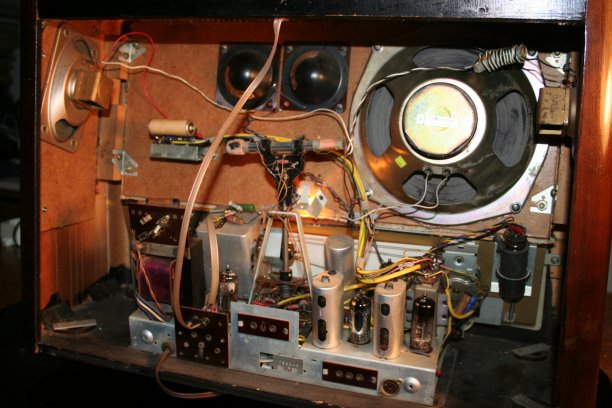

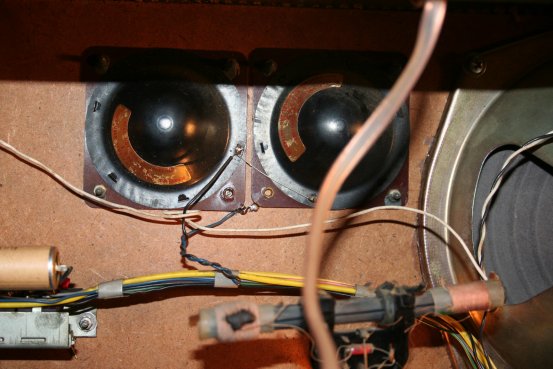

ALTOPARLANTI

Gli altoparlanti sono ben cinque.

Il morbido woofer è molto efficiente.

Quando il commutatore di equalizzazione è posto sulla posizione 3, quindi suonano tutti e 5 gli altoparlanti, ed i controlli di tono sono vicini al massimo dell'enfatizzazione il suono è veramente profondo e presente per una radio di queste dimensioni.

L'ascolto di stazioni FM diventa veramente piacevole.

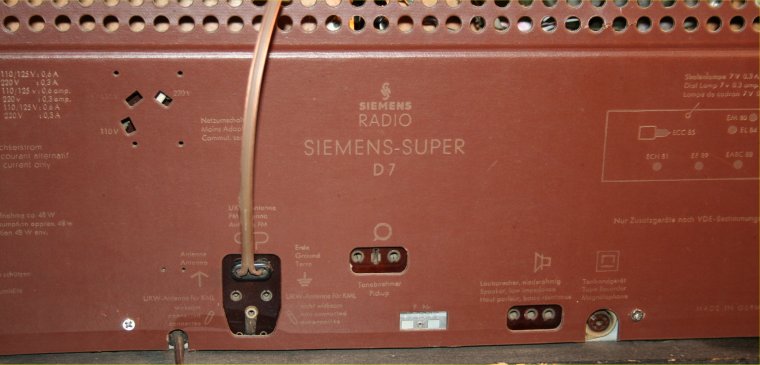

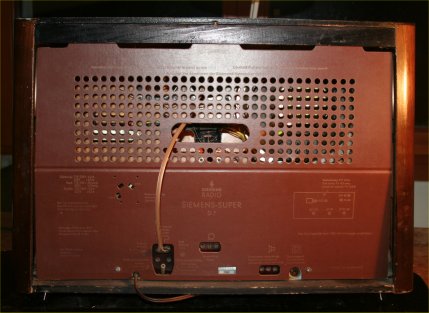

LATO POSTERIORE

Uscita per altoparlanti esterni.

Presa per registratore (tonbandgerat).

Ingresso giradischi (tonabnehmer)

Ingressi antenna AM ed FM e presa di terra.
